Σύστημα Δομής Μηχανής & Κίνησης
Το μηχάνημα υιοθετεί μια διαμόρφωση άκαμπτης γέφυρας βελτιστοποιημένη μέσω της ανάλυσης πεπερασμένων στοιχείων (FEA).
●Χ-άξονας: Διαμήκης κίνηση του τραπεζιού εργασίας
●Άξονας Y-: Κίνηση σέλας διασταύρωσης
●Άξονας Z-: Κατακόρυφη κίνηση της κεφαλής του άξονα
Αυτή η δομή εξασφαλίζει σταθερή κατανομή φορτίου και ελαχιστοποιεί τους κραδασμούς κατά τη διάρκεια βαριών εργασιών κοπής, βελτιώνοντας τόσο τη διάρκεια ζωής του εργαλείου όσο και την ποιότητα του φινιρίσματος της επιφάνειας.
Βασικά πλεονεκτήματα μηχανικής
Βελτιστοποιημένη δομή FEA υψηλής-ακαμψίας
Ολόκληρο το πλαίσιο του μηχανήματος έχει σχεδιαστεί χρησιμοποιώντας ανάλυση πεπερασμένων στοιχείων για να διασφαλίσει-μακροπρόθεσμη ακαμψία, αντίσταση παραμόρφωσης και σταθερότητα μηχανικής κατεργασίας κάτω από μεγάλα φορτία.
Σύστημα ατράκτου μετάδοσης διπλής-ταχύτητας
Το κιβώτιο ταχυτήτων με άξονα παρέχει:
●Σταθερή ροπή χαμηλών-ταχυτήτων για βαριές-κοπές
●Υψηλή-σταθερή ισχύς ταχύτητας για φινίρισμα ακριβείας
Αυτό επιτρέπει την απρόσκοπτη μετάβαση μεταξύ ακατέργαστης και λεπτής κατεργασίας.
Ενισχυμένο Σύστημα Δοκών & Κριστών
●Η δομή οδηγού με βαθμίδες-με πλατύ άνοιγμα βελτιώνει την αντίσταση στην κάμψη
●Το έμβολο μεγάλου-τμήματος με υποστήριξη τεσσάρων-όψεων εξασφαλίζει σταθερή κοπή υπό συνθήκες υψηλού φορτίου
Σύστημα άξονα-υψηλής απόδοσης
Το σύστημα ατράκτου υποστηρίζει:
●Εργασίες φρεζαρίσματος, διάτρησης, διάτρησης
● Κατεργασία 5 όψεων με ενσωμάτωση γωνιακής κεφαλής
Επιλογές διαμόρφωσης άξονα:
●Βασικός άξονας-τύπου BT50
●Προαιρετικό σύστημα ατράκτου ακριβείας υψηλής-ταχύτητας
Σύστημα γραμμικού οδηγού
●Σύστημα γραμμικού οδηγού κυλίνδρων{0}}υψηλής ακαμψίας (προαιρετικό διπλό ή τετραπλό)
Τεχνικές Προδιαγραφές
|
Είδος |
Προσδιορισμός |
|
Μοντέλο |
GMC3025Z |
|
Τύπος Δομής |
Σταθερό σκελετό, κινούμενο τραπέζι |
|
Χ/Υ/Ζ Ταξίδι |
3000 × 2500 × 1000 mm (Προσαρμόσιμο) |
|
Μέγεθος τραπεζιού |
3000 × 2200 mm |
|
Μέγιστο φορτίο πίνακα |
15.000 κιλά |
|
Ταχύτητα ατράκτου |
Έως 6000 RPM (μετάδοση ταχυτήτων) |
|
Spindle Power |
22 / 26 kW προαιρετικά |
|
Κώνος ατράκτου |
BT50 / BBT50 |
|
Σύστημα οδηγών |
Γραμμικός οδηγός κυλίνδρων (HIWIN / THK προαιρετικά) |
|
Μετάδοση |
Κιβώτιο-διπλής ταχύτητας |
|
Ακρίβεια τοποθέτησης |
±0,005 χλστ |
|
Επαναληψιμότητα |
±0,003 χλστ |
|
Σύστημα CNC |
Siemens 840D / FANUC 31i-B / Mitsubishi M80 |
|
Περιοδικό Εργαλείο |
24–60 εργαλεία (προαιρετικά) |
Βιομηχανικές Εφαρμογές

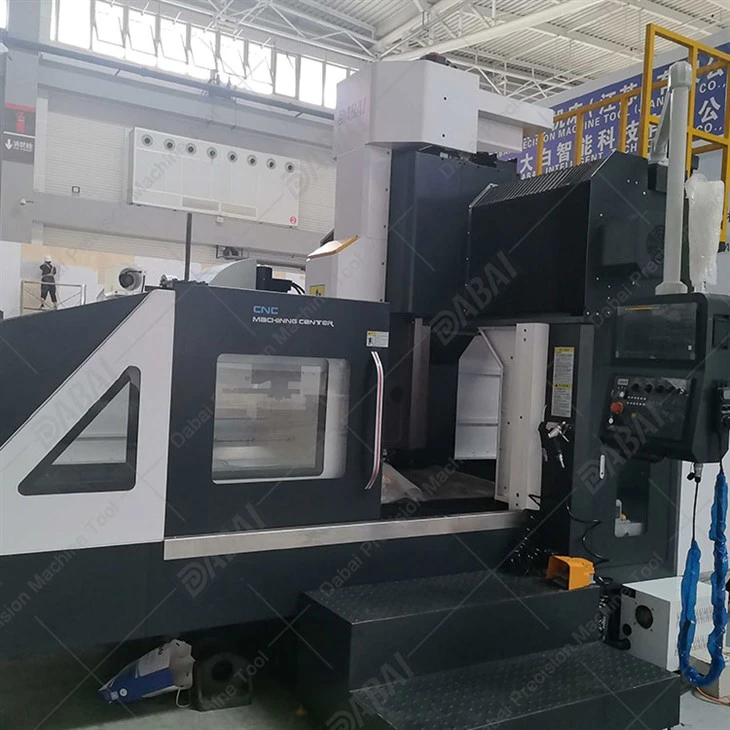

Το GMC3025Z CNC Gantry Machining Center χρησιμοποιείται ευρέως σε:
●Δομικά στοιχεία της πολιτικής αεροπορίας
●Μπλοκ κινητήρα αυτοκινήτου, εξαρτήματα πλαισίου και καλούπια
●Εξοπλισμός παραγωγής ενέργειας και ηλεκτρικής ενέργειας
●Δομικά μέρη βαρέων μηχανημάτων
●Κατασκευή καλουπιών ακριβείας
●Μεγάλα εξαρτήματα από σιδηρούχα και μη-σιδηρούχα μέταλλα
Είναι ιδιαίτερα κατάλληλο για εξαρτήματα μεγάλης κλίμακας-που απαιτούν τόσο βαριά ακατέργαστη κατεργασία όσο και φινίρισμα υψηλής{1}ακρίβειας.
Απαιτήσεις ολοκλήρωσης γραμμής παραγωγής
Για να βοηθηθούν οι αγοραστές να αξιολογήσουν την εργοστασιακή συμβατότητα, το μηχάνημα απαιτεί:
●Χώρος δαπέδου: Περίπου. 8–12 μέτρα επιφάνεια εγκατάστασης (ανάλογα με τη διαμόρφωση)
●Θεμέλιο: Θεμελίωση από οπλισμένο σκυρόδεμα που απαιτείται για σταθερότητα βαρέων φορτίων
●Τροφοδοσία: Βιομηχανική τριφασική ισχύς (προσαρμόσιμη ανά περιοχή)
●Τροφοδοσία αέρα: Απαιτείται σύστημα πεπιεσμένου αέρα για αλλαγή εργαλείου και σύστημα ατράκτου
●Λειτουργία: 1–2 χειριστές για τυπική γραμμή παραγωγής
Αυτό το μηχάνημα έχει σχεδιαστεί για ενσωμάτωση σε μεσαίες-έως-γραμμές βιομηχανικής παραγωγής.
Επιλογές προσαρμογής μηχανήματος
●Συστήματα CNC: Siemens / FANUC / Mitsubishi
●Διαμορφώσεις ροπής και ταχύτητας ατράκτου
●Εκτεταμένη διαδρομή για υπερμεγέθη τεμάχια εργασίας
●Αυτόματη αλλαγή εργαλείων (εργαλεία ATC 24–60)
●Γωνιακή κεφαλή για κατεργασία 5 όψεων
●Προσαρμοσμένο μέγεθος τραπεζιού και χωρητικότητα φόρτωσης
●Διεπαφή αυτοματισμού για μελλοντική ενσωμάτωση ρομπότ
Ποιοτικός Έλεγχος & Επαλήθευση Μηχανικής
Κάθε GMC3025Z CNC Gantry Machining Centre κατασκευάζεται με αυστηρά συστήματα ποιότητας πιστοποιημένα ISO-και υποβάλλεται σε πλήρη επιθεώρηση πριν από την αποστολή.
Πιστοποιήσεις
Σύστημα Διαχείρισης Ποιότητας ISO 9001
Σύστημα Περιβαλλοντικής Διαχείρισης ISO 14001
Σύστημα Υγιεινής & Ασφάλειας στην Εργασία ISO 45001
Πιστοποίηση CE

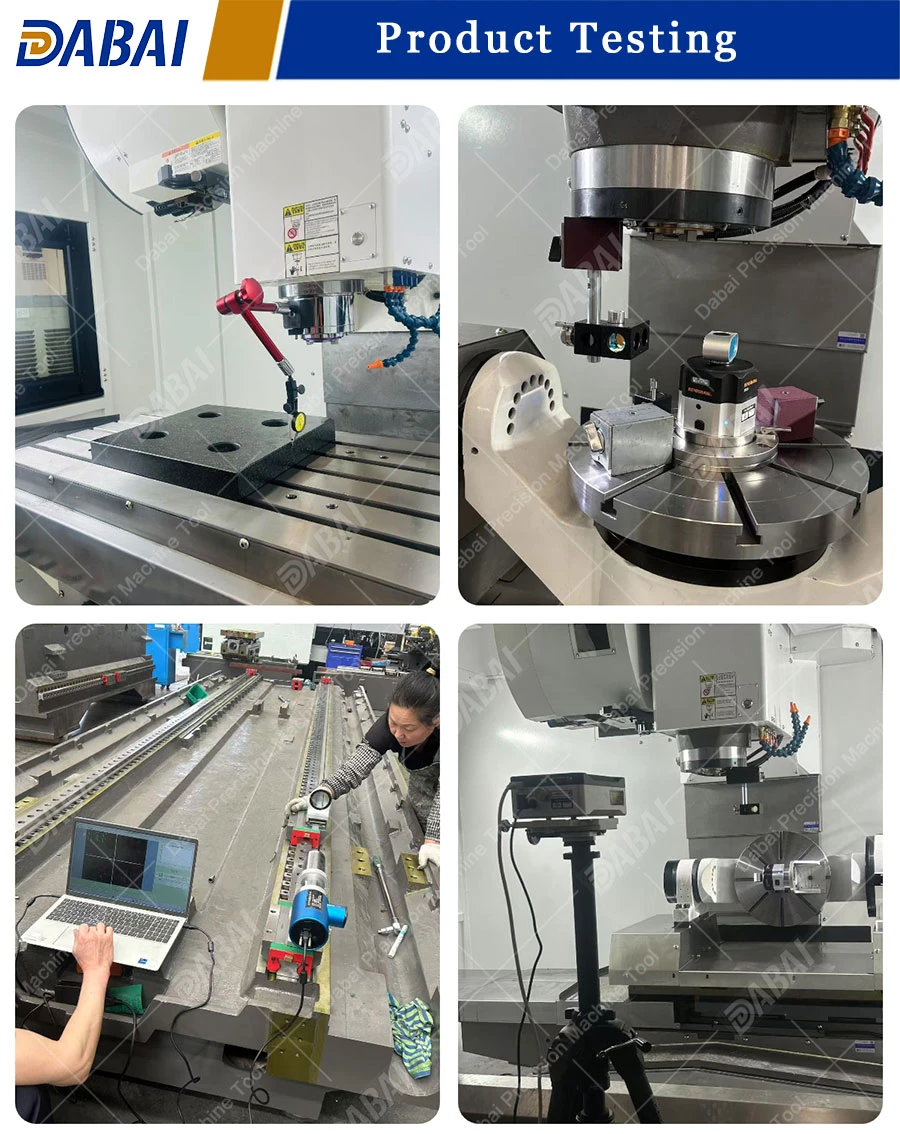

Διαδικασία δοκιμής
Βαθμονόμηση γεωμετρικής ακρίβειας συμβολόμετρου λέιζερ
Δοκιμή δυναμικής ισορροπίας ατράκτου
Δοκιμή συνεχούς λειτουργίας 72 ωρών πλήρους-φόρτωσης
Πλήρης έκθεση επιθεώρησης παραδίδεται με το μηχάνημα
Σύστημα Προστασίας Συσκευασίας & Εξαγωγών
Για να διασφαλίσετε την ασφαλή διεθνή μεταφορά:
Αντισκωριακή επεξεργασία με αναστολέα διάβρωσης κενού (VCI) που εφαρμόζεται σε όλες τις μεταλλικές επιφάνειες
Σφραγισμένη στην υγρασία-συσκευασία για θαλάσσιες μεταφορές μεγάλων αποστάσεων{{1}
Εξαγωγή-υποκαπνισμού-δωρεάν ξύλινου κιβωτίου
Αντικραδασμική ενίσχυση{0}}από χάλυβα πλαισίου
Επαγγελματικός σχεδιασμός φόρτωσης εμπορευματοκιβωτίων για την αποφυγή ζημιών από την κίνηση
Σύστημα εξυπηρέτησης μετά-πωλήσεων
12 μήνες εγγύηση (μηχανικά & ηλεκτρικά εξαρτήματα)
Τεχνική υποστήριξη εφ' όρου ζωής
Βοήθεια απομακρυσμένης αντιμετώπισης προβλημάτων
Εγγυημένη προμήθεια ανταλλακτικών για-μακροπρόθεσμη λειτουργία
Προαιρετική εγκατάσταση και θέση σε λειτουργία στον ιστότοπο-
Διατίθεται εκπαίδευση χειριστή κατόπιν αιτήματος
FAQ
Έρευνα τώρα
Το GMC3025Z CNC Gantry Machining Center μπορεί να προσαρμοστεί πλήρως σύμφωνα με τις απαιτήσεις παραγωγής σας, το μέγεθος του τεμαχίου εργασίας και τις ανάγκες ακρίβειας μηχανικής κατεργασίας.
Επικοινωνήστε με την ομάδα μηχανικών εφαρμογών μας για να λάβετε:
●Προσαρμοσμένη τεχνική πρόταση
●Ανάλυση συμβατότητας διάταξης εργοστασίου
●Αναλυτική προσφορά εντός 24 ωρών
●Σύσταση λύσης μηχανουργικής κατεργασίας
